ネットワーク外電圧と周波数の高い安定性 120kW PCS 241kWh バッテリー 高効率の空冷電池発電機

120kW PCS 241kWh バッテリー 高効率の空気冷却 バッテリー発電機仕様

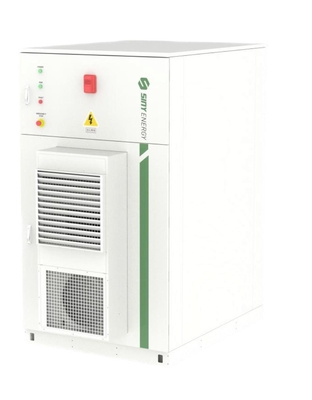

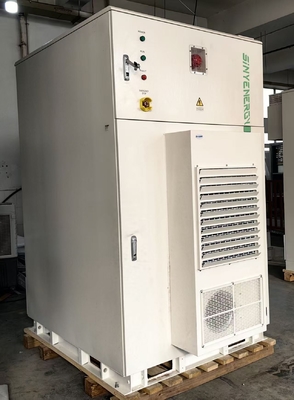

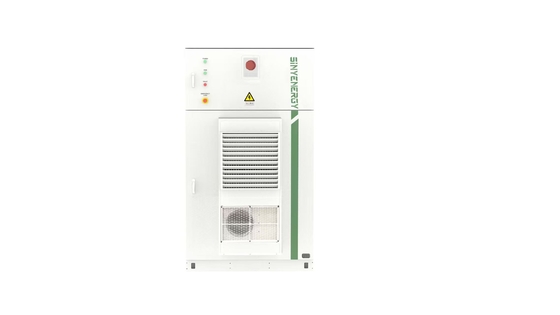

製品概要

This 120k W P CS 241kW h Battery High-Efficiency Air-Cooled Battery Generators are outdoor cabinet-style integrated energy storage systems composed of integrated power control systems and high-energy-density lithium battery systems.

統合電源制御システムには,次のものがある.

• モジュール式PCS (パワー変換システム)
• ネットワーク接続/アイランド・スイッチングシステム
• C/D C 電源配送システム
• 地方監視システム
• クラウドベースの制御システム (中国国内のみ)

リチウム電池システムには以下の要素が含まれます.

• バッテリークラスター
• バッテリー管理システム (BMS)
• 環境制御システム
• 防火システム

PCSは,異なる容量のバッテリーセルで柔軟に構成され,異なる仕様の製品を形成できる,同社の標準化された125kWのモデルを採用している.各バッテリーキャビネットには1つのバッテリークラスターが含まれています.,各クラスタは1P 240S構成 (240個のセルを1文字列に並べ) で,314Ahのセルを使用し,最大名付け容量は241kWhである.キャビネットは,STS (静的転送Sウィッチ) ネットワークに接続/島切り装置を統合ネットワーク接続とオフネットワークモードのシームレスな移行を可能にする.複数のユニットが並列接続され,中規模から大規模のエネルギー貯蔵システムを形成することができ,以下のような利点があります.

• 柔軟な配備
• 簡単にインストール
• シンプルなメンテナンス
• ユーザー側 (メーターの裏側) と発電側 (メーターの前側) のエネルギー貯蔵アプリケーションとの互換性

製品特性

• 完全に閉ざされた設計は,直接換気による部品腐食を排除し,電子部品に最適な作業条件を提供します.
• バッテリーキャビンとPCSの分離室温度制御.PCSは独立した熱交換技術を採用し,システムの電力消費を削減し,運用効率を向上させる.
• 防火構造の2層 (PACKレベルとキャビンレベル) と電源の3層の保護,システムの安全性と信頼性を保証する.
• 1P30S高効率の冷却モジュール (モジュールごとに30個のセルを連続で) を利用し,従来の市場モジュールと比較して40%高い統合密度を達成します.このPACK-to-PACK帯の接続ポイントを最小限に抑えるシステム損失と運用リスクを削減する.
• Siny スマート クラウド プラットフォームと統合され,エネルギー決済機能を含む全ライフサイクル運用管理とサービス (中国国内のみ)
• シニの駅レベルEMS (エネルギー管理システム) との多ユニット連携により,標準化された商業および産業用エネルギー貯蔵ソリューションが可能になります.
• 内蔵200kWのSTS (静的転送スイッチ) は,スイッチの切り替え時間が<2msで,シームレスなネットワーク接続/島モード移行を実現します.

製品 の 利点

• エネルギー貯蔵システムの特徴ネットワーク外の電圧と周波数の高い安定性,出力電圧変動が1%を超えない
• ネットワーク外モードでは,出力エネルギー貯蔵システムは自動的に負荷電力の大きさを追跡できます.
• エネルギー貯蔵システムは,電圧波形の歪みなく,5秒連続で最大1.5倍の過負荷に対応できる200%の負荷衝撃抵抗特性を有する.2倍の過負荷下で5秒間連続で動作できる
• "オフ・グリッドモード"では,エネルギーフィードバック型の負荷に対応し,エネルギー貯蔵システムを充電することができる.
• モジュラルのエネルギー貯蔵設計で 輸送や吊り上げに便利で 迅速な展開とプラグアンドプレイです
• この電池発電機は,最大10つの単一のキャビネットと並行して接続でき,異なる顧客とさまざまな電源負荷シナリオのための柔軟な割り当てと組み合わせを可能にします.
• このソリューションは,当初,ディーゼル発電機を電圧源として使用し,コスト削減と騒音削減の必要性を抱いていた顧客に適用できます.特にクレーンなどのモーター型機器の電源供給に適しています.建設現場の吊り上げ機,リッチ機,ミキサーは,エネルギー節約,環境保護,炭素排出ゼロを実現します.この電池発電機は,電力網のピーク-バレー差を活用して 運用コストを削減し,経済的利益 (夜間充電と昼間放電) を向上させることができる..

製品仕様

タイプクラス JUP-125K-241-C DC側 電圧範囲 DC696V DC864V 充電管理 常動電源 constant current Nominal current 157A Number of DC channels 1 AC grid connec tion Type of connection 3L+PE+N Nominal power 125kW Nominal voltage AC380V/400V/415V Nominal current 189A/180A/173A Voltage range -15%～+10% Nominal frequency 50Hz/60Hz Frequency range Nominal frequency±3Hz Power factor -1~+1 THDi ≤3% Ac off-grid Type of connection 3L+PE+N Nominal power 120kW Nominal voltage AC380V/400V Nominal frequency 50Hz/60Hz Nominal current 182A/174A THDU ≤3%

圧力の精度 1% 周波数の精度 0.2Hz 周波数範囲 定数周波数±0.2Hz 過負荷容量 110% 負荷≥10分120%Load≥1min Grid-connect ed/Islanding S witching Switching time ＜20ms Nominal power 200kW Battery parame ter Single cluster battery config uration 1P240S Total battery capacity 241kWh Environment Operating temperature -25℃～55℃(Derating above 40°C) Number of air conditioners 5kW@L35/L35 Rated cooling capacity of ai r conditioner 1850W/3000W Dehumidification Active dehumidification function Relative humidity 0% to 95% RH,不凝縮通信通信インターフェイス RS485,LAN通信プロトコル ModBus TCP,ModBus RTU 設置モード ラック型 防火反応剤 エアロソール システム効率>86%(@25±3°C ,0.5C

EMC Class A Isolation mode non-isolated Class of protection IP55 Cooling mode Air Conditioning Cooling (Battery cluster) + Heat Exchanger Cooling (PCS) Dimension(W*H*D) 1300*1600*2300mm(Excluding air conditioning an d heat exchanger) Weight(kg) 3400
