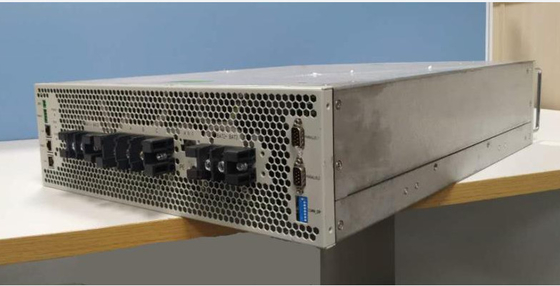

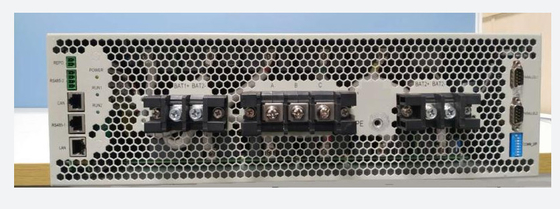

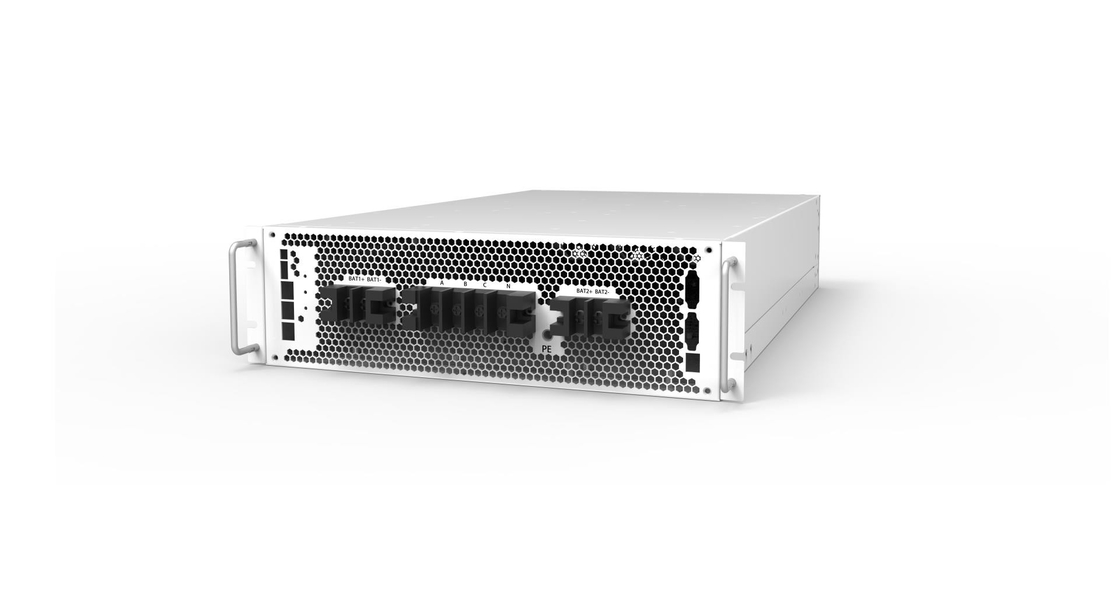

二方向の格子によって接続されるAC DCのコンバーター70kW 68dB低雑音600V-900V

70kWマイクロ格子エネルギー蓄積 システムのための二方向AC DCのコンバーターのGrid-connectedタイプ

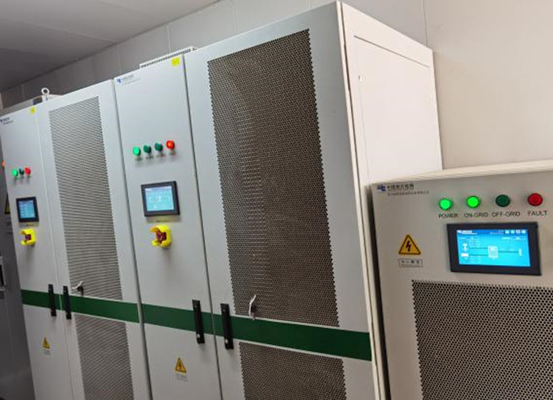

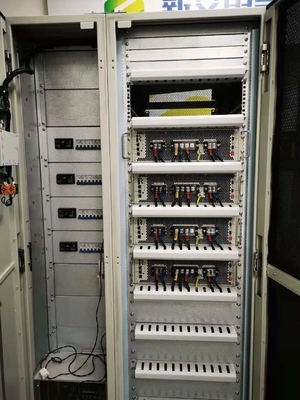

ANEシリーズ エネルギー蓄積のコンバーターは適用範囲が広いレイアウト、便利な取付けおよび便利な維持の特徴がある、便利に小-中型のエネルギー蓄積 システムを形作るために複数の装置の平行ネットワーキングを実現でき分散エネルギー蓄積の適用シナリオおよび一般的な産業および商業顧客の適用のために特に適している。モニタリング システムを使うと、タッチ画面は外的である場合もあり小さいエネルギー蓄積 システムを造ることは便利である。

特徴

• DC電圧の設計:600V~900V
• いろいろなグリッド ボルトに適応可能:AC380V/400V/415V.
• 三準位設計、低い倍音。
• 小さい容積、より少なく使用されているスペースおよび便利な取付け。
• 充満/排出の転換20msよりより少なく。

技術的な変数:

モデル クラスMASI-70KR1

DCの側面変数

電圧範囲DC600V~DC900V DCチャネル第1は現在の110A充満管理3を-段階充満評価した

格子変数のAC側面

格子タイプ3P+PEの評価される力70kWは電圧380V評価される現在の106A電圧範囲-15%~+15%の評価される頻度50Hz/60Hzを4/4周波数範囲±3Hz力の比率-1~+1の出力倍音波≤3% ENVIREMENTの温度-25℃~55℃の（軽減する45℃に）相対湿度0%RH~95%RHの45 ℃の不凝縮働く態度、2000m （軽減なしで）、2000m | 4000mの軽減の騒音の<65dBは通信用インタフェースRS485、缶、LAN設置タイプ格納装置の最高の効率98.5% EMCのクラス隔離されたタイプ非分離の保護IP20冷却のタイプをの理性的なファンの速度の規則のサイズ435*135*700mm （W*H*D）の重量35kg空冷等級別にする評価した

環境

働く温度25℃~55℃ （≥45℃outputpowerreduction）

貯蔵の温度40℃~70℃ （nobattery）の相対湿度0%RH~95%RHの凝縮無し

働く高度45℃の时、2000m （noinfluence）、2000m~4000mの出力電力軽減

Noise<68dB

コミュニケーションおよび管理

コミュニケーションinterfaceRS485は、LANのレポできる

通信プロトコルは、ModBusTCP ModBusRTUできる

取付け:壁掛けのピーク効率:98.2% EMC:ClassAの証明:G99/CE/CQC

分離:非分離のエンクロージャ:IP20I、P32

冷却:取り替え可能なファン モジュールによって強制風の冷却

サイズ（W*H*D） （mmの） 435*135*630460*190*750重量（kg）:35

すべての性能および変数は私達の技術部の最も最近の確認に応じてある

。
